¡Este producto tiene Envío Gratis!

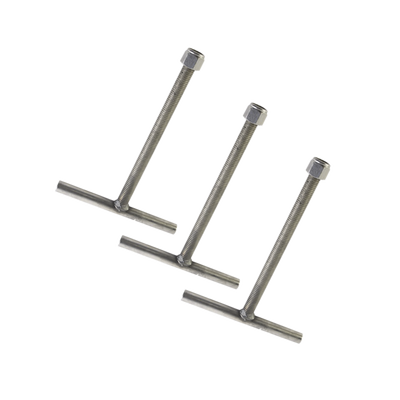

Ancla para Base para Torre Armada con Tramo STZ-90G.

$3,425.00

+ Envío

Agotado

SKU: SAB-90G Categorías: Redes e IT, Torres y Mástiles

Pago 100% Seguro

Características Principales

Diámetro del tubo: 1 1/16′
Material: Acero ASTM-36
Acabado: Galvanizado por inmersión en caliente
Tipo de ancla: Modelo SAB90G (3 piezas)
Aplicación: Para base SBA90G

Especificaciones Técnicas

Diámetro del tubo: 1 1/16′ (19.3 mm)
Placa: 3/4′
Tubo BA60: 2-1/2 CED. 40 (51.5 mm)
Tubo MON-TEM: 2-1/2 CED. 40
Roscado: Ø 1′
Barreno: Pasado 19 6.4

Notas Técnicas

Tolerancias: ±5 cm o indicadas
Soldadura: Tipo AWS E7018
Tornillería: Grado máquina y/o inoxidable
Escala de plano: 1:5
Propiedad intelectual: Plano propiedad de SYSCOM

Dimensiones

Altura: 92.3 cm
Ancho: 85 cm
Profundidad: 100 cm
Espesor placa: 3/4′
Diámetro barreno: 25/32′

Identificación

Modelo: SAB90G
Plano: SBA90G-001
Fecha elaboración: 11/07/17
Elaborado por: Departamento de Ingeniería SYSCOM

Descargas:

📄 Declaración de Calidad HOT DIP TRAMOS 📄 SBA90G y SAB90G DRAWING

Peso	1.3 kg

Marca

SYSCOM TOWERS
