Caracter铆sticas Principales
- Cumple normas ISO 9000 para calidad superior

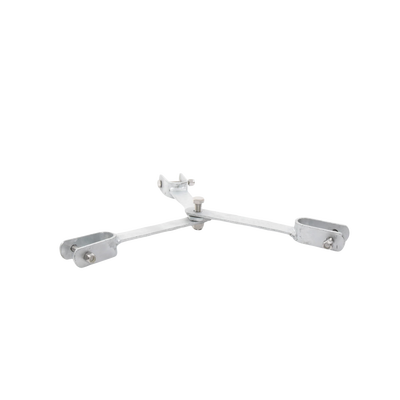

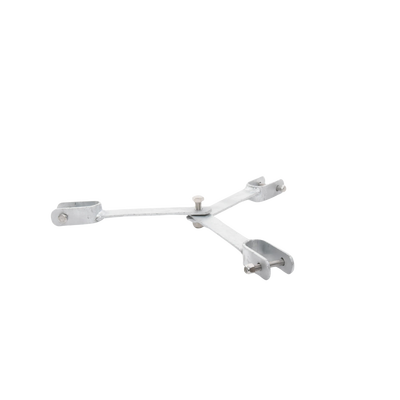

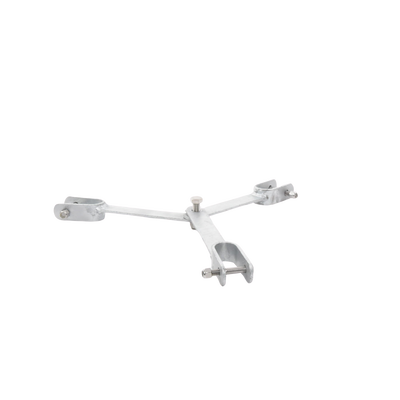

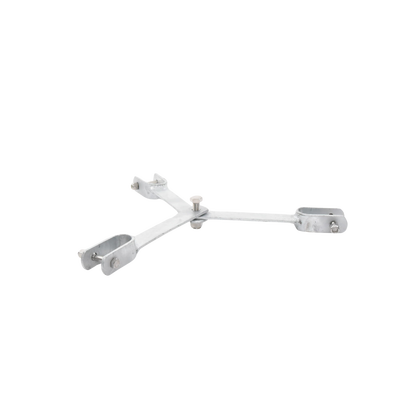

- Brida tipo delta con apoyo central
- Distribuci贸n uniforme de tensi贸n en cables
- Galvanizado por inmersi贸n en caliente
- Incluye torniller铆a grado 5 y tuerca de seguridad
Aplicaciones
- Para torres de secci贸n STZ35G
- Instalaciones con grandes cargas de peso
- Grandes cargas superficiales de antenas
- Zonas con fuertes corrientes de viento
Notas de Instalaci贸n
- Instalaci贸n debe ser realizada por personal calificado
- Las distancias son solo recomendaciones de instalaci贸n
- Las longitudes de retenidas est谩n calculadas para anclas a 70% de la altura
- Se recomienda estudio de resistencia del suelo para cimentaci贸n
- Las anclas de piso pueden ser sustituidas por anclas de muro (SAP01 o SAP01G) seg煤n aplicaci贸n
Dimensiones
| Altura Torre (m) | L1 (m) | L2 (m) | h1 (m) | h2 (m) | h3 (m) |
|---|---|---|---|---|---|
| 3 | 2.1 | – | 2.5 | – | – |
| 6 | 4.2 | – | 5.4 | 2.7 | – |
| 9 | 6.3 | – | 8.1 | 4.0 | – |
| 12 | 8.4 | – | 11.0 | 6.0 | – |
| 15 | 10.5 | – | 14.0 | 9.0 | 4.5 |
| 18 | 12.6 | – | 17.0 | 11.0 | 5.6 |
Notas Adicionales
- Las torres con estabilizador sustituyen a la brida ubicada a 3/4 de altura
- Se recomienda instalar luces de obstrucci贸n en todo momento
