Características Técnicas

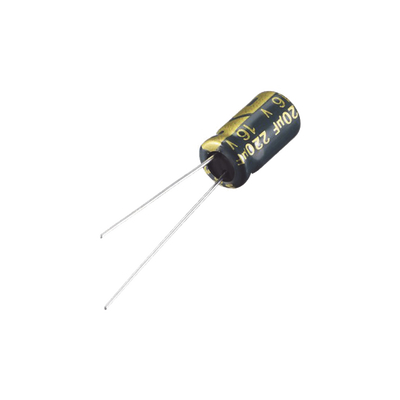

- Tipo: Capacitor Electrolítico Radial
- Material: Aluminio
- Temperatura de operación: -55°C a +105°C
- Capacidad: 220 µF
- Tensión nominal: 16V
- Tolerancia: ±20%
- Dimensiones: 6.3 x 11 mm
- Corriente de rizado: 105.6 mA
- Factor de disipación (tanδ): 0.20
- Corriente de fuga: 41.58 µA (1 min), 13.86 µA (2 min)
- Part Number: UVZ1C221MED
Especificaciones Adicionales
- Rango de voltaje: 6.3 a 450V
- Rango de capacidad: 0.47 a 33000 µF
- Intervalo de temperatura: -55°C a +105°C (6.3-100V)
- Coeficiente de frecuencia: 1.00 a 2.00 (dependiendo de frecuencia)
- Impedancia a baja temperatura: Hasta 6 veces la impedancia a 20°C
- Resistencia: 0.20
- Estándar de construcción: Conforme a RoHS (2011/65/EU, (EU)2015/863)
Características Eléctricas
- Corriente de rizado nominal: 105.6 mA
- Corriente de fuga: 41.58 µA (1 min), 13.86 µA (2 min)
- Factor de disipación: 0.20
- Impedancia a -25°C: 3 veces la impedancia a 20°C
- Impedancia a -40°C: 6 veces la impedancia a 20°C
Condiciones de Operación
- Temperatura de operación: -55°C a +105°C
- Vibración: 15 minutos a 105°C
- Pruebas: Conforme a JIS C 5101-4
- Resistencia a calor: 1000 horas a 105°C
- Resistencia a frío: Hasta -55°C
Identificación
El capacitor está marcado con letras blancas sobre funda negra (P.E.T.). La codificación del número de parte sigue el siguiente esquema:
UVZ1C221MED:
- UVZ: Serie UVZ
- 1: Código de voltaje (16V)
- C: Tolerancia ±20%
- 221: Capacidad (220 µF)
- M: Tipo de terminales radiales
- E: Dimensiones
- D: Diámetro
Coeficiente de Frecuencia de Corriente de Rizado
El coeficiente de frecuencia varía según la capacitancia y voltaje:
6.3 a 100V
- 50Hz: 0.75
- 120Hz: 1.00
- 300Hz: 1.35
- 1kHz: 1.57
- 10kHz+: 2.00
160 a 450V
- 50Hz: 0.80
- 120Hz: 1.00
- 300Hz: 1.23
- 1kHz: 1.34
- 10kHz+: 1.50
Especificaciones de Voltaje y Capacidad
Ejemplo de especificaciones para diferentes voltajes y capacidades:
| Voltaje (V) | Capacidad (µF) | Factor de Disipación | Corriente de Rizado (mA) |
|---|---|---|---|
| 16 | 220 | 0.20 | 105.6 |
| 10 | 100 | 0.20 | 48 |
| 25 | 1000 | 0.16 | 750 |
| 35 | 47 | 0.14 | 35.25 |
Dimensiones
Ejemplo de dimensiones para diferentes modelos:
| Código | Diámetro × Longitud (mm) | Corriente de Fuga (µA) | Part Number |
|---|---|---|---|
| 0J | 5×11 | 41.58 (1 min), 13.86 (2 min) | UVZ0J221MDD |
| 1C | 6.3×11 | 62.37 (1 min), 20.79 (2 min) | UVZ0J331MED |
| 1E | 6.3×11 | 88.83 (1 min), 29.61 (2 min) | UVZ0J471MED |
| 1A | 5×11 | 15.84 (1 min), 5.28 (2 min) | UVZ1C330MDD |
Marcaje
El capacitor tiene marcado impreso en color blanco sobre funda negra (P.E.T.).
Notas: Para productos con terminales cortados, formados o en cinta, debe agregarse el código apropiado después del código de tamaño (12º dígito). Si no hay código de tamaño en el número de parte, debe agregarse el código ‘1’ y luego el código apropiado.
