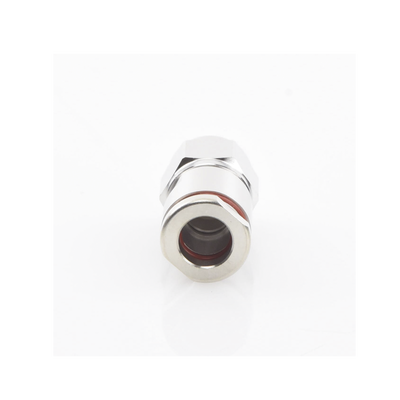

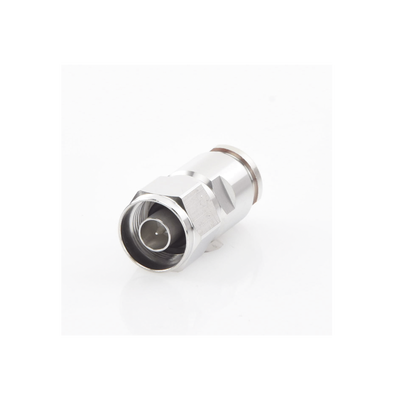

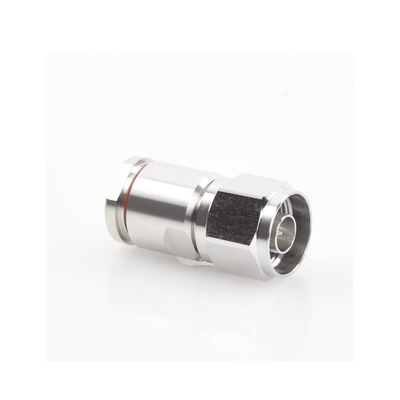

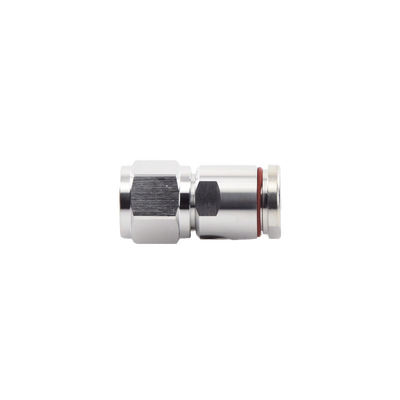

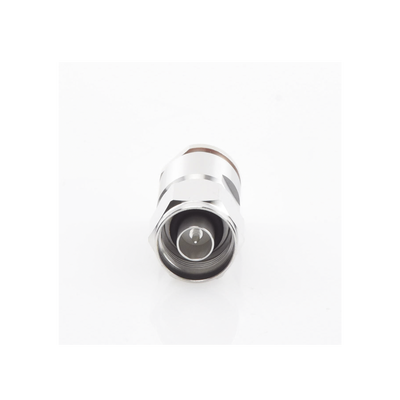

Características Principales
- Tipo de conector: N Macho
- Especial para cable: CNT-400
- Modo de ensamble: Auto-Sujetado
- Cuerpo de: Bronce Trimetal
- Contacto central: Plata (Cautivo)
- Aislante dieléctrico: Teflón
- Estilo del cuerpo: Recto
Especificaciones Eléctricas
- Frecuencia operación: 0–6000 MHz
- Impedancia cable: 50 ohm
- Impedancia conector: 50 ohm
- Voltaje RF máximo: 707.00 Vrms
- Voltaje prueba DC: 2500 V
- Resistencia contacto exterior: ≤0.25 mΩ
- Resistencia contacto interior: ≤1.00 mΩ
- Resistencia aislamiento: ≥5000 MΩ
- Potencia pico: 10.00 kW
- Pérdida inserción: 0.05 dB (típico)
Especificaciones Mecánicas
- Acabado contacto exterior: Trimetal
- Acabado contacto interior: Plata
- Fijación contacto exterior: Abrazadera
- Fijación contacto interior: Cautivo
- Durabilidad interfaz: 500 ciclos
- Fuerza retención conector: 330 N (74 lbf)
- Par torsión retención: 0.56 N·m (0.41 ft·lb)
- Par torsión prueba tuerca: 1.70 N·m (1.25 ft·lb)
- Fuerza retención tuerca: 450.00 N (101.16 lbf)
- Tamaño nominal: 0.405 in
- Diámetro: 20.25 mm (0.80 in)
- Longitud: 35.48 mm (1.40 in)
- Peso: 37.55 g (0.08 lb)
- Ancho: 20.25 mm (0.80 in)
Especificaciones Ambientales
- Temperatura operación: -40°C a +85°C (-40°F a +185°F)
- Temperatura almacenamiento: -65°C a +125°C (-85°F a +257°F)
- Profundidad inmersión: 1 m
- Prueba inmersión: Mating Mated
- Método prueba inmersión: IEC 60529:2001, IP68
Rendimiento RF
- VSWR 0–3000 MHz: 1.05
- Pérdida retorno 0–3000 MHz: 33.00 dB
- VSWR 3000–6000 MHz: 1.17
- Pérdida retorno 3000–6000 MHz: 22.00 dB
Certificaciones
- RoHS: 2011/65/EU Cumple por Exención
- China RoHS: SJ/T 11364-2006 Superior al Valor Máximo de Concentración (MCV)
- ISO 9001:2008: Diseñado, manufacturado y/o distribuido bajo este sistema de gestión de calidad
Pruebas y Normas
- Choque mecánico: IEC 60068-2-27
- Secuencia climática: IEC 60068-1
- Calor húmedo constante: IEC 60068-2-3
- Choque térmico: IEC 60068-2-14
- Vibración: IEC 60068-2-6
- Corrosión: IEC 60068-2-11
- Durabilidad interfaz método: IEC 61169-16:9.5
- Prueba tuerca retención método: IEC 61169-16:9.3.6
- Prueba tuerca retención fuerza método: IEC 61169-16:9.3.11
Condiciones Estándar
- Atenuación, temperatura ambiente: 20°C (68°F)
- Potencia promedio, temperatura ambiente: 40°C (104°F)
- Potencia promedio, temperatura conductor: 100°C (212°F)
Notas
- Profundidad inmersión: Inmersión a profundidad especificada por 24 horas
- Pérdida inserción: 0.05v¯freq (GHz) (no aplica para guía de onda elíptica)
