Características Principales

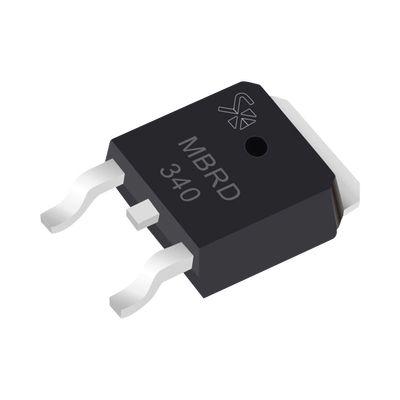

- Diodo Rectificador Schottky de 3 Amperios
- Voltaje Inverso Pico Máximo (VRRM): 40V
- Paquete DPAK para montaje superficial (SMD)
- Tipo Anodo Dual
- Diseñado para rectificación en fuentes de alimentación
Características Técnicas
- Corriente promedio rectificada: 3A (TC = +125°C)
- Corriente de pico repetitiva: 6A (onda cuadrada, 50% duty cycle)
- Corriente de sobrecarga no repetitiva: 75A (medio ciclo, 60Hz)
- Corriente inversa de pico (IRRM): 1A (2μs, 1kHz)
- Temperatura de unión: -65°C a +175°C
Características Eléctricas
- Tensión directa máxima (VF): 0.6V (3A, +25°C)
- Tensión directa máxima (VF): 0.625V (6A, +125°C)
- Corriente inversa máxima (IR): 0.2mA (40V, +25°C)
- Corriente inversa máxima (IR): 20mA (40V, +125°C)
- Velocidad de conmutación extremadamente rápida
Aplicaciones Típicas
- Fuentes de alimentación de conmutación
- Inversores
- Circuitos de protección y direccionamiento
- Circuitos de conmutación inductiva
- Sistemas automotrices (con sufijos NRVBD y SBRD)
Especificaciones de Seguridad
- Cumple con RoHS
- Libre de plomo y halógenos
- Calificado AEC-Q101 para aplicaciones automotrices
- Capaz de PPAP
- No recomendado para aplicaciones médicas críticas
Consideraciones de Diseño
- Requiere disipación térmica adecuada
- Velocidad de conmutación dv/dt: 10,000 V/μs
- Requiere validación de parámetros típicos por aplicación
- Cumple con estándares JEDEC TO-252
- Requiere verificación de disipación de potencia
