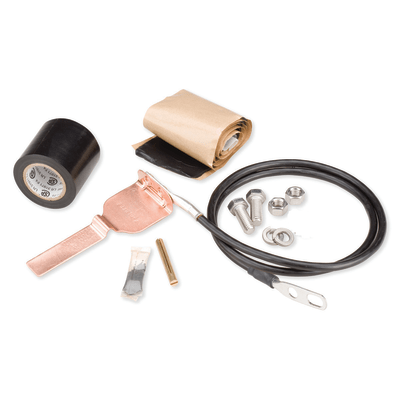

Kit de Puesta a Tierra HELIAX para Cable Coaxial Corrugado 1-1/4 pulgadas

El Kit de Puesta a Tierra HELIAX es una solución profesional diseñada para proporcionar una conexión a tierra segura y confiable en sistemas de cable coaxial corrugado 1-1/4 pulgadas y guías de onda elípticas. Fabricado con materiales de alta calidad y cumpliendo con rigurosos estándares militares, este kit garantiza protección contra sobretensiones, rayos y condiciones ambientales extremas, asegurando la integridad del sistema y la continuidad operativa.

Características Principales

Características

Capacidad de manejo de corriente de 100,000 amperios pico probada según MIL-STD-1757
Conductor de cobre calibre 6 con revestimiento de PVC para máxima conductividad y durabilidad
Diseñado para cable coaxial corrugado y guías de onda elípticas WR112/WG15/R84 y WR137/WG14/R70
Rango de temperatura operativa de -40°C a +85°C (-40°F a +185°F)
Protección IP68 contra inmersión según IEC 60529:2001
Incluye cinta de butilo de 24 pulgadas y cinta PVC de 2 pulgadas para sellado hermético
Cumple con estándares MIL-STD-188-124A para puesta a tierra, conexión y blindaje
Resistencia a corrosión, lluvia helada, humedad y UV según métodos MIL-STD

Detalles Técnicos

Especificaciones

Diámetro compatible: 38.354 mm a 40.132 mm (1.51 in a 1.58 in)
Longitud conductor de puesta a tierra: 609.6 mm (24 in)
Remoción de chaqueta de cable: 55.88 mm a 58.42 mm (2.2 in a 2.3 in)
Material de la correa de puesta a tierra: Cobre
Material del remache: Cobre
Tipo de orejeta: Orejeta de dos orificios fijada en fábrica
Tamaño de rosca: 3/8 pulgadas
Peso bruto: 0.72 kg (1.587 lb)
Temperatura de almacenamiento: -40°C a +80°C (-40°F a +176°F)

Interfaces y Conectividad

Compatibilidad con cable coaxial corrugado 1-1/4 pulgadas
Compatibilidad con guías de onda elípticas: WR112 | WG15 | R84 y WR137 | WG14 | R70
Orejeta de dos orificios para conexión segura a tierra
Sistema de sellado con cinta de butilo y cinta eléctrica PVC
Método de impermeabilización: Butilo y cinta eléctrica
