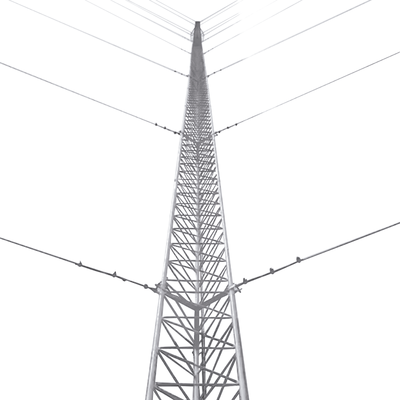

Kit de Torre Arriostrada de Piso de 51 m Altura con Tramo STZ45G Galvanizado por Inmersión en Caliente (No incluye retenida).

Características Destacadas

Producto elaborado Bajo Normativa ISO 9001:2015.
Gran Elevación / Bajo costo.
100% Inspección de Ensamble Tramo – Tramo.
Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.
Ideal para zonas costeras de alta humedad o áreas industriales.

Características Físicas

Carga Axial Máxima: 500 Kg.
Altura: 51 metros (17 tramos).
Resistencia al viento: 200 km /hr.
Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).
Aplicación: Intemperie (Zonas Húmedas).

Incluye los siguientes componentes

Cantidad	Modelo	Descripción
17	STZ45G	Tramo de torre de 45 cm de ancho de cara
1	SCZ45G	Copete de torre de 45 cm con opresor para pararrayo
1	SBZ45G	Base para torre de 45 cm
1	SAB45G	Ancla para base de torre 35/45
6	SJB45G	Brida de sujeción de Retenida
3	SAZ45G	Ancla de piso para Retenida
3	SAZ60G	Ancla de piso para Retenida tipo Paleta
36	CUELLO-14-HDG	Cuello para cable de retenida
108	NUDO-14-FJG	Abrazadera tipo perro de 1/4′

No incluye cable de retenida.

Se recomiendan 780 metros de retenida de 1/4′ (SRET-635-CAM) o diámetros superiores.

No incluye Tensores

Se recomiendan 18 tensores de 5/8′ x 9′. (TEN5/8X9OGJ o TEN5/8X9OQJ).

Accesorios complementarios (No incluidos)

Cantidad	Modelo	Descripción
3	EIGSLSE	Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810.
3	HLU3R2	Montaje para lámpara de obstrucción EIGSLSE

* La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de línea de vida (No incluido)

Cantidad	Modelo	Descripción
1	SHE-LV	Par de herrajes de sujeción
3	S-GULV	Guía para línea
54	SRET-338CAM	Cable de 3/8′
6	NUDO-38FJG	Nudo forjado 3/8′
2	CUELLO-38-HDG	Cuello 3/8′
1	TRY-ACC-SLIDER	(Opcional) Carro de Seguridad para Instalador.
1	SYS-USA7B	(Opcional) Arnés de Suspención.

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)

Cantidad	Modelo	Descripción
1	TG45AB	Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1	S610	Registro plástico.
3	TGCR11	Conector de Ojo
2	TGAB18	Conector para Varilla
1	TGBUSG10	Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado para Torre (No incluido)

Cantidad	Modelo	Descripción
1	TGTDPC	Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1	TG45AB	Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel.
1	S610	Registro plástico chico.
1	ANTIOX	Aerosol para protección de terminales.
3	TGCR11	Conector de Ojo.
2	TGAB18	Conector para Varilla.
34	TGAC114	Aislador para torre.

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.

*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Recomendaciones

Asegúrese de que la instalación sea realizada por un profesional capacitado.
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.

Diagrama Representativo: Instalación de Retenida Versión 2.0

Imágenes de Instalación

Ver diagrama de conexión de Tierra Física + Pararrayo.

Asegúrese de que la instalación sea realizada por un profesional capacitado.

Descargas:

📄 ATERRIZAJE DE TORRE Y EQUIPO 📄 Diagrama Aterrizaje de Equipo en Torre con Pararrayo.📄 Diagrama Diámetro de Protección de un Pararrayo KDA.📄 Hoja de Especificaciones STZ45G Rev.002 📄 NORMATIVA PARA SEÑALIZACIÓN DE TORRES (CODA-001-2010)📄 PreguntasFrecuentesTorresSYSCOM 📄 STZ45 CIMENTACIÓN 📄 STZ45 CIMENTACIÃ“N

Peso	0.01 kg
Dimensiones	10 × 5 × 1 cm
