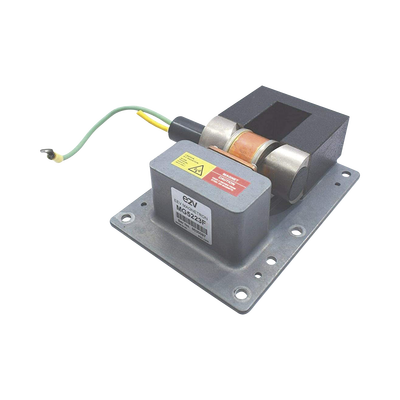

Magnetrón de 30 kW en banda S para radares marinos en frecuencia de 3050 ± 25MHz

$46,312.00

+ Envío

Disponibilidad: Agotado

SKU: MG5223F Categorías: Radiocomunicación, Soluciones Marinas

Pago 100% Seguro

Características Principales

Magnetrón de 30 kW banda-S
Frecuencia de operación: 3050 ± 10 MHz
Salida de potencia pico: 30 kW
Imán integral
Salida: guía de onda tipo 10
Acoplador: compatible con NATO S.N. 5985-99-083-0058
Refrigeración: natural o por aire forzado

Especificaciones Eléctricas

Tensión del filamento: 6.3 V
Corriente del filamento: 1.25 A
Corriente pico de arranque: 6.0 A máx
Tiempo mínimo de precalentamiento: 180 s
Tensión anódica (pico): 8.0 kV
Corriente anódica (pico): 8.0 A

Rango de Operación

Tensión del filamento: 5.7 – 6.9 V
Corriente pico de arranque: Hasta 6.0 A
Tensión anódica (pico): 7.5 – 8.5 kV
Corriente anódica (pico): 6.0 – 12 A
Duración del pulso: Hasta 1.2 µs
Relación de repetición de pulso: 1000 – 4000 pps

Características de RF

Frecuencia: 3040 – 3060 MHz
Ancho de banda RF: Hasta 4.5 MHz
Estabilidad: ±0.5%
VSWR en el acoplador de salida: 1.5:1
Coeficiente de temperatura de frecuencia: -0.07 MHz/°C

Características Mecánicas

Peso: 2.1 kg aprox
Posición de montaje: Cualquiera
Dimensiones: Ver plano
Distancia mínima a materiales magnéticos: 50 mm

Condiciones de Prueba

Tensión del filamento: 5.3 – 6.3 V
Corriente anódica (media): 4.4 – 2.25 mA
Duración del pulso: 0.55 – 0.06 µs
Relación de trabajo: 0.00055 – 0.00024
VSWR en el acoplador de salida: 1.15:1
Tasa de subida del pulso de tensión: 150 kV/µs

Salud y Seguridad

Alta tensión: Circuítos y terminales deben estar encerrados
Radiación RF: No exponer personal a radiación excesiva
Radiación de rayos X: Requiere blindaje adecuado
Interlocks de seguridad deben desconectar la energía antes del acceso

Notas Importantes

El filamento debe protegerse contra arcos con capacitancia mínima de 4000 pF
La temperatura del ánodo debe mantenerse por debajo de 120°C
La impedancia en frío debe dar un VSWR de al menos 10:1
El magnetron debe probarse con VSWR de 1.5:1

Descargas:

Peso	2.1 kg
Dimensiones	10 × 10 × 8 cm

Marca

E2V
