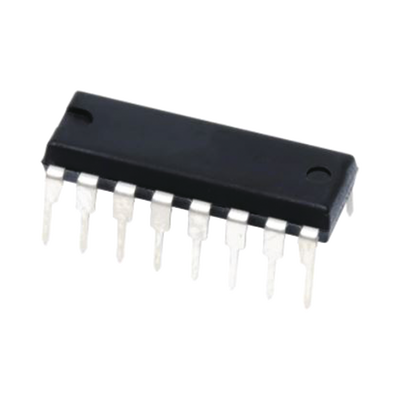

Multiplexor/Demultiplexor CMOS Análogo con Conversión de Nivel Lógico, 0.5 to 20V.

$19.00

+ Envío

Disponibilidad: 6 disponibles

mp-logo-hand-shake
Compra ahora, paga después con Mercado Crédito. Saber más
Compra con Mercado Pago sin tarjeta y paga mes a mes
1
Agrega tu producto al carrito y al momento de pagar, elige “Mercado Crédito”.
2
Inicia sesión en Mercado Pago.
3
Elige la cantidad de pagos que se adapten mejor a ti ¡y listo!

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

- +
SKU: CD4052BE Categorías: ,
Pago 100% Seguro

Características Principales

  • Multiplexor/Demultiplexor CMOS analógico
  • Rango de voltaje de operación: 0.5 a 20V
  • Conversión de nivel lógico integrada
  • Compatibilidad con señales analógicas
  • Diseño optimizado para baja latencia

Especificaciones Técnicas

  • Resistencia ON: 125Ω (típico)
  • Corriente de fuga OFF: ±100pA (típico)
  • Niveles de señal: Digital 3V a 20V, Analógico ≤20VP-P
  • Disipación de potencia: 0.2µW (típico)
  • Tiempo de retardo: 15-720ns

Aplicaciones
  • Conversión analógica/digital
  • Conmutación de señales
  • Control industrial
  • Electrónica de consumo
  • Sensores y transductores

Condiciones de Operación
  • Rango de temperatura: -55°C a 125°C
  • Tensión de alimentación: 3V a 20V
  • Corriente de entrada: <1µA

Características Eléctricas
  • Corriente quiescente: 0.04-3000µA
  • Resistencia ON: 125-550Ω
  • Corriente de fuga: ±0.01-±1000nA


Configuración de Pines

  • 1: YCH0 IN/OUT
  • 2: YCH2 IN/OUT
  • 3: YCOM OUT/IN
  • 4: YCH3 IN/OUT
  • 5: YCH1 IN/OUT
  • 6: INH (Inhabilitación)
  • 7: VEE (Alimentación negativa)
  • 8: VSS (Tierra)
  • 9: B (Selección de canal)
  • 10: A (Selección de canal)
  • 11: XCH3 IN/OUT
  • 12: XCH0 IN/OUT
  • 13: XCOM IN/OUT
  • 14: XCH1 IN/OUT
  • 15: XCH2 IN/OUT
  • 16: VDD (Alimentación positiva)

Modos Funcionales

  • 0 0 0: Selecciona canal X0/Y0
  • 0 0 1: Selecciona canal X1/Y1
  • 0 1 0: Selecciona canal X2/Y2
  • 0 1 1: Selecciona canal X3/Y3
  • 1 0 0: Selecciona canal X4/Y4
  • 1 0 1: Selecciona canal X5/Y5
  • 1 1 0: Selecciona canal X6/Y6
  • 1 1 1: Selecciona canal X7/Y7
  • INH = 1: Todos los canales inhabilitados

Peso 0.01 kg

Marca

SYSCOM
