Descripción

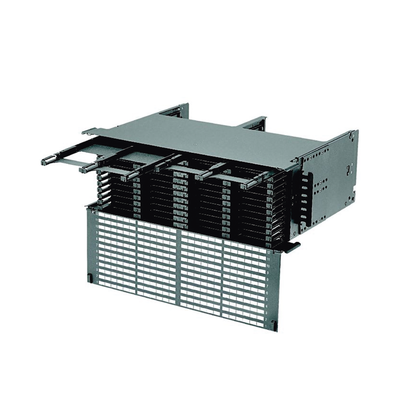

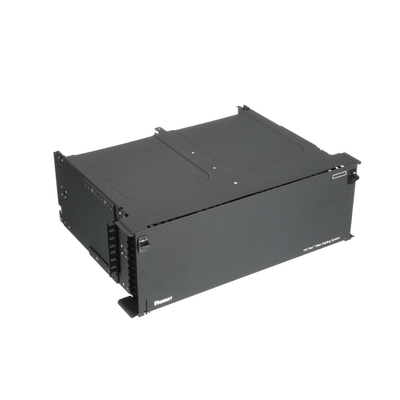

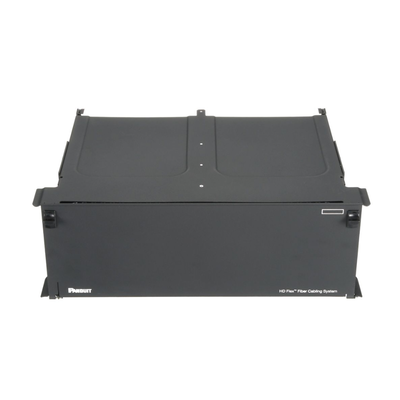

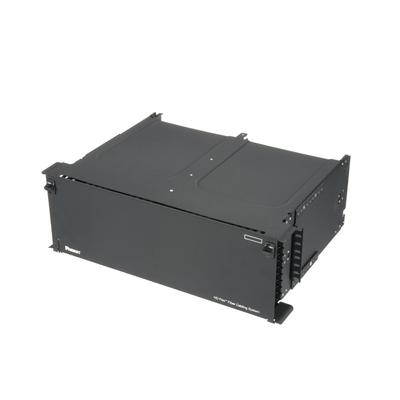

Los paneles HD Flex™ organizan, administran y protegen el cable de fibra óptica, las terminaciones, los empalmes, los conectores y los jumpers. Funciona con todos los casetes HD Flex™ y paneles adaptadores de fibra (FAP).
Especificaciones Técnicas
- Número de unidades de rack: 4
- Ancho total: 19.69′ (500.1 mm)
- Profundidad total: 15.11′ (383.7 mm)
- Altura total: 6.63′ (168.4 mm)
- Cumple con RoHS: Sí
- Color: Negro
- Material: Acero y plástico
- Instalación: Flange integrado para racks de 19′ EIA-310
Capacidad de Fibra Óptica
- 12F MPO a 6 Duplex LC: 144 fibras por UR
- 24F MPO a 12 Duplex LC: 144 fibras por UR
- 4-to-1 Breakout: 96 fibras por UR
- 12-to-3 Breakout: 144 fibras por UR
- 6-port 12F MPO FAP: 864 fibras por UR
- 6-port 24F MPO FAP: 1728 fibras por UR
Características Principales
- Diseño modular que acepta hasta 12 casetes HD Flex™ por UR
- Diseño convertible entre configuraciones de 6 y 12 puertos
- Acceso frontal y trasero a conexiones
- Bandeja dividida que permite operación independiente de cada mitad
- Bandeja con posición de bloqueo en dos posiciones extendidas
- Instalación frontal de casetes y paneles adaptadores
- Compatibilidad con todos los casetes y FAPs de fibra HD Flex™
Aplicaciones
Los Enclosures de Fibra HD Flex™ proporcionan un sistema para gestionar terminaciones de fibra óptica, conexiones de campo y parcheo en todos los tipos de aplicaciones. Los enclosures son un componente del Sistema de Cableado de Fibra HD Flex™. Son ideales para soluciones de parcheo rápidas, flexibles y confiables dentro de las áreas de distribución principal, horizontal y/o de equipos (MDA, HDA y EDA).
Componentes Compatibles
- Casetes HD Flex™ de 12 fibras: FLEX-CLIP12
- Casetes HD Flex™ de 18 fibras: FLEX-CLIP18
- Gestores de cable troncal universales: FLEX-CM12S (12 fibras) y FLEX-CM18S (18 fibras)
- Gestores de cable troncal PatchRunner™: FLEX-CM12C (12 fibras) y FLEX-CM18C (18 fibras)
- Placas de gestión de fibra troncal: FLEX-PLATE1U (1 UR) y FLEX-PLATE4U (4 UR)
Beneficios del Sistema
- Mayor densidad de campo de parcheo en menos unidades de rack
- Versatilidad y flexibilidad con solución totalmente modular
- Acceso fácil a conexiones para mejor servicio
- Facilita movimientos, adiciones y cambios sin interrumpir conexiones de red
- Soporta opciones actuales y futuras de conectividad óptica
