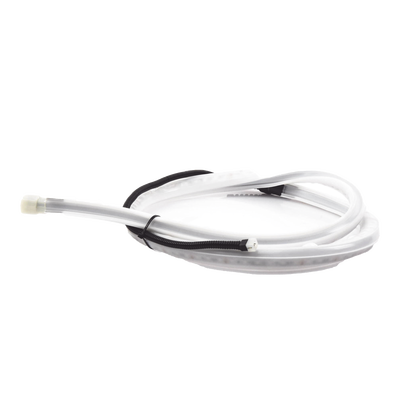

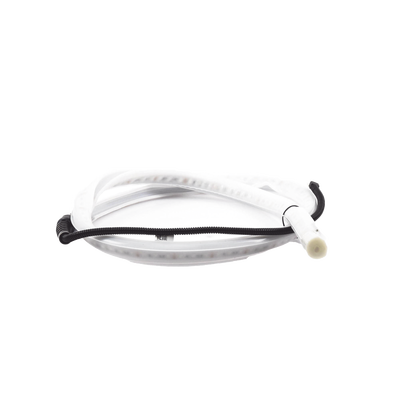

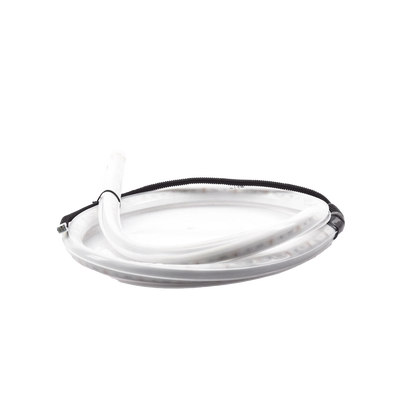

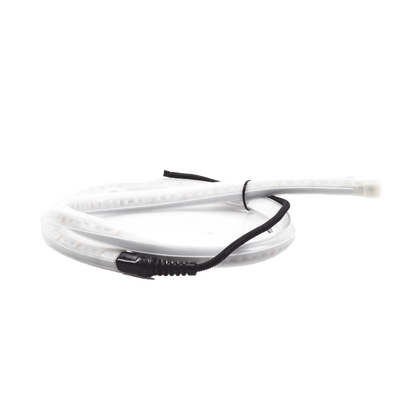

Sensor de Borde para Reversa Con Iluminación LED Rojo-Verde de 6 ft / Requiere brazo octagonal de aluminio (No incluido)

1601-555 Brazo octagonal de aluminio (No incluido)
1601-235 Kit de instalación para brazo octagonal o 1601-295 kit de instalación de abatimiento por impacto para brazo octagonal de aluminio (No incluidos)

Especificaciones de Instalación

Requiere brazo octagonal de aluminio (no incluido)
Permitir que el brazo sobresalga aproximadamente 1′ del soporte
Importante: El arnés de cableado debe mantenerse alejado de todas las partes móviles
Debe haber al menos 13′ de holgura en el arnés de cableado para el brazo rotativo
El LED se ilumina en verde cuando el brazo está levantado y rojo cuando está bajado

Notas Importantes

No es recortable
No puede usarse con operador 1602
El arnés de cableado debe mantenerse libre del brazo rotativo y la cubierta del brazo para evitar rozaduras
No debe operar el brazo con un borde de reversa defectuoso
Para operadores antiguos: Se requiere un orificio de 5/8′ en el gabinete

Conexiones Eléctricas

Usar el orificio inferior del soporte del brazo para asegurar el sujeción del cable
Terminal 14 – Amarillo (Borde de reversa)
Conexión de alimentación: Negro – Negro+, Rojo+
Mantener todos los interruptores en posición OFF durante la instalación
No compatible con operadores 1601 con apertura de conveniencia

Instalación típica del sensor de borde

Peso	3 kg
