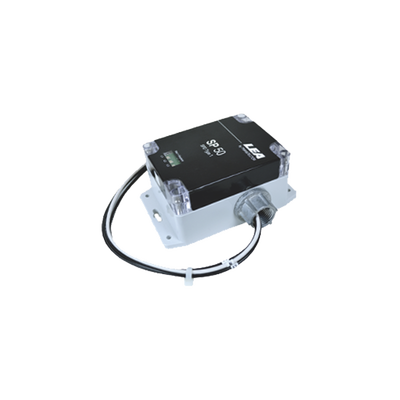

Supresor de Descargas Eléctricas Monofásico de 50 kA Para 120/240 Vac Con Modos de Protección L-N y L-L Con Tecnología MOV Térmica Coordinada

Características Generales

Voltaje de operación nominal: 120/240 Vac
Modos de protección: L-L y L-N
Capacidad de sobrecorriente por modo/fase: 50 kA
Máxima disipación de sobrecorriente por fase: 50 kA
Fault rating (SCCR): 200 kAIC
Locación IEEE: C-High, B-Medium
Locación UL: Tipo 1 o tipo 2
Tiempo de respuesta: <1 ns
Calibre para cable: #12
Tipo de gabinete: NEMA 4X
Conexión de breaker recomendado: 30 A
Certificaciones: UL 1449 4ta Edición Listada

Características Técnicas

Tipo de conexión: Paralelo
Frecuencia de operación: 50/60 Hz
Capacidad de sobrecorriente por modo: 50 kA
Máxima corriente de sobrecorriente: 50 kA
Protección proporcionada: L-N, L-G, N-G y L-L (Split Phase, Wye); L-G y L-L (Delta)
Indicación de estado: LED
Tecnología: MOV Térmica Coordinada
Conexión sin fusibles externos: Sí

Características Mecánicas

Dimensiones: 4.5′ x 3.6′ x 2.5′ (11.43 cm x 9.14 cm x 6.17 cm)
Peso: 1.3 lbs / 0.59 kg
Rango de calibre de cable: #12
Longitud de cables: ≤ 1.5′ (recomendado)
Conexión de breaker: 30A (recomendado)
Tipo de gabinete: NEMA 4X

Ambiente de Operación

Humedad: 5% a 95% sin condensación
Temperatura: -40°C a +85°C
Altitud: Hasta 12,000 pies

Estándares

UL 1449 4th Edition, Listed
NEC Article 100/285
NEMA 4 y NEMA 4X

Descargas:

📄 Familia Serie SP 📄 GuÃa de InstalaciÃ³n 📄 Hoja de Especificaciones

Peso	0.68 kg
Dimensiones	21 × 16 × 11 cm

Marca

LEA International
