Puntos Destacados
- Producto elaborado bajo norma: ISO 9001:2015
- Cada uno de los tramos es fabricado por máquinaría de control numérico
- Incluye tornillería para su instalación
- Recomendado para Zonas Húmedas o en ambientes con corrosión moderada
- Acorde a las normas de galvanizado por inmersión en caliente: NMX-H-004-SCFI-2008, ASTM A-123 y ISO-1461
Características Físicas
- Carga Máxima: 200 Kg
- Altura Máxima: 30 m (10 tramos)
- Resistencia al Viento: 200 Km/hr
- Material: Tubo industrial 7/8′ (Cal.18)
- Semiflecha (Zig-zag): Redondo 5/16′
- Niple: 10 cm
- Ancho de cara: 30 cm
- Peso: 13.5 Kg

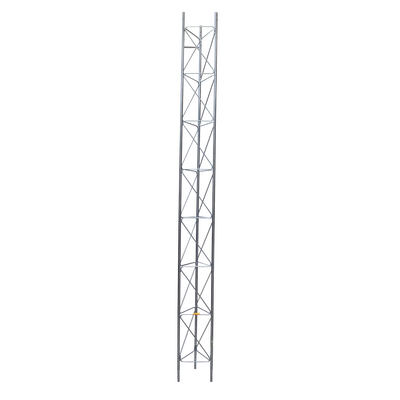

- Dimensiones: 3 m de Longitud
- Material de estructura: Acero (A-36)
- Para recomendación de carga máxima se tiene que evaluar en conjunto con el departamento de ingeniería
- No se recomienda instalación de platos sin Radomo
- Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008)
Aplicación
- Sistemas Punto – Punto
- Sistema Punto – Multipunto
- Amplificación de señal celular
- Sistemas pararrayos
- Radios bases de repetición
- Puntos de monitoreo
- Iluminación
- Señalización auditiva de emergencia
- Y más
Notas técnicas destacadas
- Asegúrese de que la instalación sea realizada por un profesional capacitado
- Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
- No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
- Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
- Toda antena de plato debe llevar como accesorio el radomo para reducir el arrastre del viento
- No se recomienda el uso de platos de más de 2 pies (60 cm) de diámetro en esta torre (revisar con ingeniería)
- El peso declarado es de los equipos sin accesorios y sin embalaje
- Se pueden adquirir las torres en kits completos VER KITS DE TORRES
Advertencia
- El galvanizado por inmersión en caliente es recomendado para zonas húmedas, ambientes salitrosos y/o corrosión, parques industriales con liberación de gases VER MAPA DE ÁREAS
- La torre debe ser pintada de acuerdo a (al menos) la especificación CFE D8500-02 (7 Franjas simétricas de colores naranja y blanco intercaladas, empezando y terminando en color naranja)
- Debe incluir alumbrado nocturno, al menos dos luminarias una a la mitad y otra en la parte superior
- Se debe consultar la reglamentación local según municipio para asegurar una correcta y legal instalación de torre
- Recomendamos en todo momento seguir las recomendaciones de instalación de retenida: VER DIAGRAMA DE INSTALACIÓN DE RETENIDA
Curso Inductivo de Torres
Descargas:
📄 ¿Cómo aterrizar equipo en torre?📄 Cimentación de Torre STZ-30📄 Declaración de Calidad HOT DIP TRAMOS📄 Descripción de Base de Torre SBA30/30G📄 Descripción de Copete de Torre SCZ30/30G📄 Descripción de Tramo de Torre STZ30/30G📄 Design_Considerations_Using_TIA_222_G_Form_122708R12📄 Diagrama Instalación de Pararrayo.📄 Diagrama Aterrizaje de Equipo en Torre con Pararrayo.📄 Diagrama de Aterrizaje y Pararrayo en Torre Rev. 001📄 Diagrama Diámetro de Protección de un Pararrayo KDA.📄 Diagrama Instalación de Pararrayo y Tierra Física para Transformador📄 Hoja de Especificaciones STZ-30G📄 Lista de Materiales para Torres Completas📄 NOM-009-STPS-2011 TRABAJO EN ALTURAS📄 NORMATIVA PARA SEÑALIZACIÓN DE TORRES (CODA-001-2010)📄 Preguntas Frecuentes Torres SYSCOM📄 STZ30 DE 30M 5 BRIDAS📄 Sugerencia para Instalación de Torre de 21m.📄 Sugerencia para Instalación de Torre de 27m.📄 Sugerencia para Instalación de Torre de 9m.
