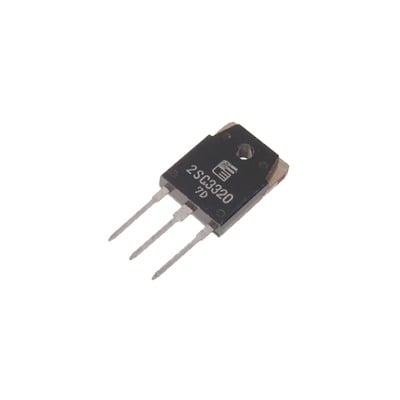

transistor de potencia en silicio tipo npn, 500 vc b, 15 a. 80 watt, to 3pm .
¡Este producto tiene Envío Gratis!

Transistor de Potencia en Silicio tipo NPN, 500 Vc-b, 15 A. 80 Watt, TO-3PM .

$96.00

+ Envío

Disponibilidad: 4 disponibles

- +
SKU: 2SC-3320 Categorías: ,
Pago 100% Seguro
syscom parts

Características Principales

  • Transistor NPN de silicio para alta potencia
  • Voltaje de colector a base hasta 500 V
  • Corriente máxima de 15 A
  • Capacidad de disipación hasta 80 Watt
  • Empaque TO-3PN para alta confiabilidad

Aplicaciones

  • Reguladores de Switcheo
  • Generadores Ultrasónicos
  • Inversores de Alta Frecuencia
  • Amplificadores de Potencia de Uso General

Características Eléctricas
  • VCBO: 500 V (Colector-Base)
  • VCEO: 400 V (Colector-Emisor)
  • VEBO: 7 V (Emisor-Base)
  • IC: 15 A (Corriente de Colector)
  • PC: 80 W (Disipación de Potencia)

Especificaciones Técnicas
  • Tensión de ruptura V(BR)CEO: 400 V
  • Tensión de ruptura V(BR)CBO: 500 V
  • VCEsat: 1.0 V (IC=6A, IB=1.2A)
  • VBEsat: 1.5 V (IC=6A, IB=1.2A)
  • Corriente de fuga ICBO: 1.0 mA (VCB=500V, IE=0)

Características Térmicas
  • Rth(j-c): 1.56 °C/W (Resistencia térmica)
  • Tj: 150 °C (Temperatura de unión)
  • Tstg: -65~150 °C (Almacenamiento)

Conexiones (TO-3PN)
  • Pin 1: Base
  • Pin 2: Colector (conectado a base de montaje)
  • Pin 3: Emisor

Tiempo de Conmutación
  • ton: 0.5 µs
  • ts: 1.5 µs (IB2=-3A, RL=20Ω)
  • tf: 0.15 µs

Ganancia de Corriente
  • hFE: 10 (IC=6A, VCE=5V)

Peso 0.01 kg
Dimensiones 1 × 1 cm
